中心傳動單管式吸泥機

ZDX型中心傳動單（雙）管式吸泥機

用途與簡介

ZDX型中心傳動單（雙）管式吸泥機主要用于污水處理活性污泥法的周邊出水二沉池的污泥排除，是我公司近年來在吸收國內外先進技術的基礎上開發成功的新產品，具有耗能小、操作管理方便，提高了設備機械性能及機構的長期運行穩定，吸泥均勻，吸泥效果好，排泥濃度高。

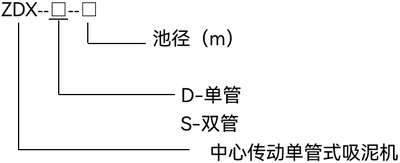

型號說明

結構和工作原理

中心傳動單（雙）管式吸泥機主要中心傳動裝置、中心傳動中心豎架，吸泥管、刮渣板、桁架、浮渣刮集裝置、工作橋、擋水裙板。浮渣斗等組成。當污泥混合液進入進水槽，由槽底配水孔管均勻的進入池內，經擋水裙板的作用，水流以異重流的狀態緩慢均勻的周邊池底部流向池中心，同時污泥在重力的作用下開始沉降于池底部形成濃度較高的一沉污泥層，分離出來的澄清液則向下部流動返向四周的水槽經出水管排出池外，池底部表層的活性污泥在液位差的作用下，通過吸泥管一側面的孔口匯集排出池外，重度較大的惰性污泥管排出池外，池面浮渣通過刮板裝置撇入浮渣斗、排出池外。

吸泥機安裝在沉淀中心柱上，由驅動裝置帶動刮渣板，桁架雨吸泥機管沿底部緩慢旋轉，污泥在靜水壓力的作用下均勻的進入吸泥管上特殊設計的排孔，使整個池底污泥經排泥管道和排泥閥均勻的排出池外，排泥量由排泥井內套筒閥的開啟度來控制排泥量的大小。

特點

1、周邊進水槽采用變斷面、變流量、變水頭的設計，保證了進水槽周邊的均勻性。

2、吸泥管呈錐形，吸泥孔為變孔徑，變孔距設計，與其它排泥設備相比吸泥管在整個池面可完全利用起來，確保準確迅速的回流動力。

3、中心傳動，采用新型結構，一側吸泥管，一側設刮泥板或雙管吸泥，結構輕，排泥均勻，運行靈巧，動力消耗小。

4、節約了二沉池基建投資和吸泥機及回流污泥的運行費用，簡化了吸泥泵的排泥操作。

5、裝有過載報警，超過載停機，過電流保護等多重保護措施，確保吸泥機的安全運行。

規格及主要技術參數

訂貨須知

1.訂貨時請?zhí)峁┒脸氐脑O(shè)計流量(**、最小、平均值)池徑、池深、回流比等工藝設計基本參數及吸泥機的數量。

2.如需配套二沉池出水堰板、檔水裙板、浮渣斗、套簡閥等配件時請注明，渣斗及堰板安裝參見本公司周邊刮泥機。

3.設備主體材質及防腐要求請注明。

4.用戶如有特殊要求時，經雙方協商后可對設備作出修改。

5.我公司在訂貨后提供土建預埋件圖。

6.我公司可為用戶提供設計、安裝、調試等完善的售后服務。
