ZBGX型周邊傳動刮吸泥機
用途
該設備主要用于給水或排水工程中大于20米池徑的輻流式沉淀池。
特點
1、處理量大，可節省占地面積
2、該設備刮泥、吸泥、刮浮渣同時進行，能耗少，比同規格設備節電50%左右。
3、邊行進邊吸泥，排除的活性污泥濃度高，排泥效果好。
4、刮板式吸口構造簡單，不易堵塞，運行安全可靠，維修方便。
5、適應性強，易實現全自動控制。
結構和工作原理
ZBGX型周邊傳動刮吸泥機、主要有主梁（桁架梁或折板梁）、溢流堰、傳動裝置、穩流筒、中心泥罐、排泥槽、刮板、吸泥裝置、浮渣收集和排除設備，輸電裝置。
待處理的水從中心筒進水管進入，通過穩流筒穩流進入沉淀池然后向四周擴散沉淀，清水由池邊溢流堰流出，其中沉淀物由刮泥版刮集到吸泥口，根據連通管原理，利用水位差將池底污泥吸入排泥槽；通過虹吸管進入中心筒排泥管排出。同時池中浮渣由浮渣刮板收集經排渣斗排出池外。

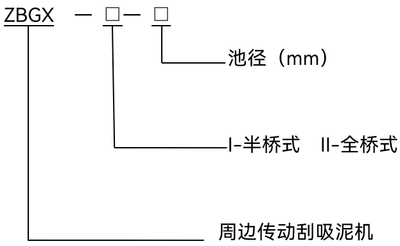

型號說明
規格及主要技術參數
型號 | 池徑（m） | 池邊深（m） | 周邊速度（m/min） | 電動機功率（kw） |
ZBGX—20 | 20 | 3-5.6 | 1.6 | 0.37×2 |
ZBGX—25 | 25 | 1.7 |
ZBGX—30 | 30 | 1.8 | 0.55×2 |
ZBGX—37 | 37 | 2.0 |
ZBGX—45 | 45 | 2.2 | 0.75×2 |
ZBGX—55 | 55 | 2.4 |
ZBGX—60 | 60 | 2.6 | 1.5×2 |
ZBGX—80 | 80 | 2.7 |
ZBGX—100 | 100 | 2.8 | 2.2×2 |
注：此表適用于半橋式及全橋式
訂貨須知
1、訂貨時，請提供池子土建圖（注明池徑、池深、池底坡度、出水槽斷面等）。
2、注明對設備的材質、防腐及電氣控制要求。
3、注明設備型式（全橋或半橋），特殊規格可根據用戶要求另行設計制造。
