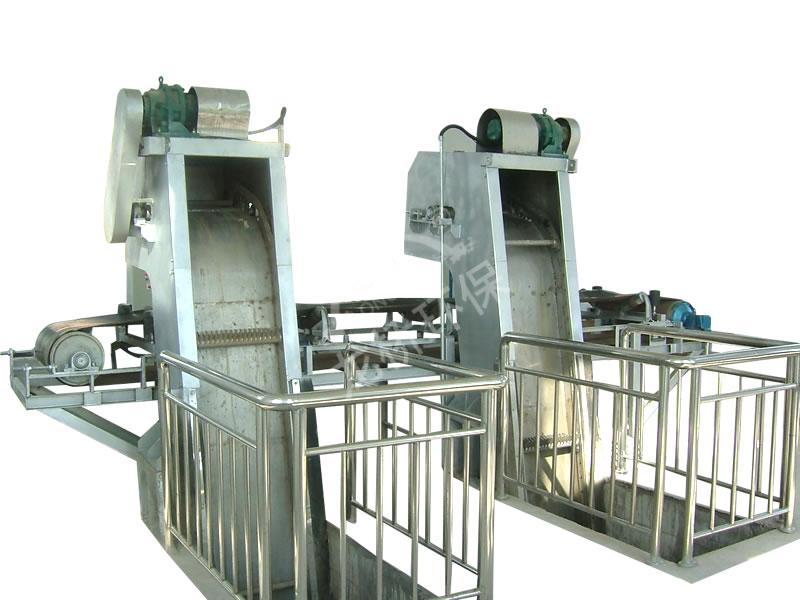

XCG型旋轉式格柵清污機是大中型給排水工程設施中水源進口處預處理的理想設備，廣泛應用于城鎮與規劃小區雨、污水的預處理，自來水廠、污水的處理廠、電廠、鋼廠的進水中雜物的清除，達到減輕后續工序處理負荷的目的。
主要特點
1、運行安全，傳動系統中設有機械過載保護和超載限制器雙重保護，超載限制器的儀表可顯示轉動載荷，當水下鏈條或耙齒被卡住后，電機將自動斷電，儀表具有遠程監控接口，可實現機械故障遠程監控。
2、水下鏈輪及鏈條具有防堵保護裝置，運行可靠，緩沖自凈卸污，排渣干凈。
3、格柵清污機電氣控制可根據用戶不同要求設定相應的開停次數及單循環時間，同時也可根據柵片前后液位差來控制設備的運行。
訂貨須知
1、訂貨時用戶應提供格柵井寬、井深、最高水深、柵條間隙、安裝角度、排渣高度等技術參數。
2、對設備材質有特殊要求時，應在訂貨時注明。
3、訂貨時應注明電氣控制要求。
主要技術參數及設備外形安裝尺寸
型號 | XCG
-800 | XCG
-1000 | XCG
-1200 | XCG
-1400 | XCG
-1600 | XCG
-1800 | XCG
-2000 | XCG
-2200 | XCG
-2400 | XCG
-2600 | XCG
-2800 | XCG
-3000 |
電機功率 | 0.55～0.75 | 1.1～1.5 | 1.5～2.2 |
安裝角度(α) | 60°～85° |
設備寬B(mm) | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
設備總寬B2(mm) | 1150 | 1350 | 1550 | 1750 | 1950 | 2150 | 2350 | 2550 | 2750 | 2950 | 3150 | 3350 |
有效柵寬B1(mm) | B1=B-160 |
溝寬B3(mm) | 900 | 1100 | 1300 | 1500 | 1700 | 1900 | 2100 | 2300 | 2500 | 2700 | 2900 | 3100 |
柵耙運動速度(m/min) | 3.8 |
設備安裝總長L1(mm) | L1=L2+H2ctgα+250tgα/2+500 |
導流槽長L2(mm) | L2=H1·ctgα+550/sinα |
設備總高H(mm) | H=H1+H2+H3+860 |
溝深H1(mm) | 2500～12000(用戶自定） |
排渣高度H2(mm) | 900～1500 |
減速機高度H3(mm) | 360 | 430 | 430 |
注：本設備為非標系列產品，標準型按溝深3000mm，排渣高度900mm，安裝角度75°設計。
